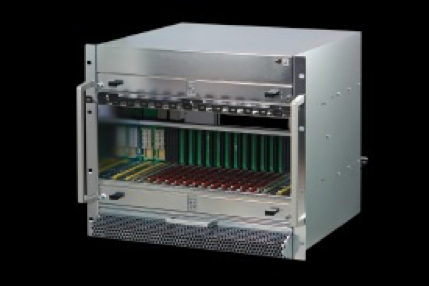

Системы Advanced TCA

Advanced TCA (АТСА) — это открытый стандарт, разработанный консорциумом PICMG PCI Industrial Computer Manufacturers Group, который устанавливает спецификации для высокопроизводительных систем связи. В рамках технологии АТСА применяется высокоскоростная низковольтная дифференциальная передача сигналов (LVDS), а также поддерживаются различные протоколы передачи данных, включая Ethernet, Serial Rapid I/O, PCI Express и InfiniBand. АТСА обеспечивает платформу высокой доступности с полностью резервируемой архитектурой и мощной системой управления полками. Эта система способна получать уведомления от всех быстрозаменяемых блоков (FRU) и реагировать на них, отправляя уведомления или выполняя необходимые действия. Для тех сценариев, где не требуется горячая замена блоков FRU, модульная система nVent SCHROFF АТСА Eco представляет собой более экономичное решение. Компания nVent SCHROFF предоставляет: — Скорость передачи данных до 40G или 100G. — Охлаждающую способность на уровне 300 и 450 Вт на слот. — Возможность выбора между 2, 6 и 14 слотами. — Опции питания от постоянного или переменного тока, включая комбинированные решения.

Системы MicroTCA

MicroTCA (МТСА) — это открытый стандарт, разработанный консорциумом PICMG (PCI Industrial Computer Manufacturers Group для систем связи. В технологии МТСА используется высокоскоростная низковольтная дифференциальная передача сигналов (LVDS), а также поддерживаются протоколы Ethernet, Serial Rapid I/O, PCI Express и S-ATA/SAS. В рамках МТСА применяются усовершенствованные мезонинные платы AdvancedMC, которые функционируют как печатные платы на несущих платах в системе AdvancedTCA. МТСА определяется как платформа высокой доступности, обладающая полностью резервируемой архитектурой, мощными возможностями управления носителями и полками, системой электронного кодирования, полной поддержкой горячей замены и механизмом обработки ошибок по событиям. Дополнительная спецификация МТСА.1 подходит для применения в различных вертикальных рынках благодаря повышенной устойчивости к ударным нагрузкам и вибрации, а также расширенному диапазону температур. Спецификации МТСА.2 и МТСА.3 разработаны для жёстких условий эксплуатации и предусматривают кондуктивное и продувное охлаждение. МТСА.4 — это новейшая расширенная спецификация, отвечающая требованиям разработчиков сложных контрольно-измерительных систем. Она включает задние интерфейсные модули (RTM), специальные сигнальные линии для тактовых и триггерных сигналов, а также вторую объединительную плату с радиочастотной передачей сигналов и специальные крышки для модулей AdvancedMC, обеспечивающие защиту чувствительной электроники. Компания nVent SCHROFF предлагает: все стандартные системы MicroTCA с поддержкой высокоскоростной передачи данных до 40 Гбит/с, широкий ассортимент принадлежностей, включая передние панели, заглушки, накладки для модулей и блоки питания, системы, совместимые с МТСА.0 для телекоммуникаций, с МТСА.1 для эксплуатации в сложных условиях и с МТСА.4 для испытаний и измерений.

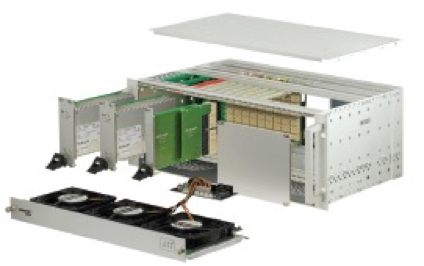

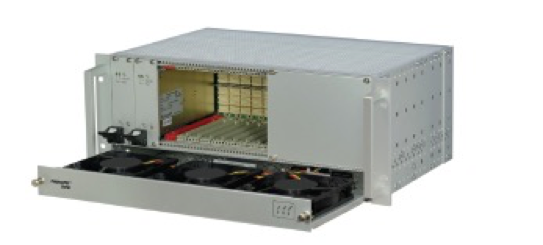

Системы CompactPCI /-Serial

CompactPCI (CPCI) — это система, впервые представленная для промышленного применения на основе шинной архитектуры настольных компьютеров. Со временем стандарт был расширен за счёт дополнительных спецификаций для различных шин, включая PSB (Packet Switching Backplane), пакетная коммутируемая объединительная плата) и Н.110 (компьютерная телефония) для телекоммуникаций, а также РХI для контрольно-измерительного оборудования. CompactPCI Serial использует те же физические параметры, что и CompactPCI, но добавляет поддержку современных и перспективных протоколов, таких как PCIe, Serial Rapid I/O, Ethernet, USB и S-ATA/SAS. Компания nVent SCHROFF предлагает: стандартные системы на базе CPCI для печатных плат формата 3U и 6U, системы с одиночным сменным блоком питания, резервированными сменными блоками питания и блоками питания формата ATX, системы с шиной PSB, Н.110 или РХI, поддержку протоколов CPCI Serial, включая PCIe Gen3, S-ATA 3.0, USB 3.0 и Ethernet 10GBase T.

Системы PXI и PXI Express
PXI и PXI Express — это системы, разработанные согласно определению PXI Systems Alliance, специально для применения в областях с высокими требованиями к передаче и синхронизации данных, таких как испытания и измерения, а также автоматизация. Система PXI основана на платформе CompactPCI с 32- или 64-разрядной PCI-шиной, но дополнительно включает возможности синхронизации. PXI Express, в свою очередь, основана на CompactPCI Express и оснащена высокоскоростной шиной PCIe и тактовым генератором PXIe с частотой 100 МГц. PXIe также обеспечивает совместимость с платами CPCI, PXI, CPCI Express и PXIe. Компания nVent SCHROFF предлагает: настольные системы PXI и PXIe с различным количеством слотов, выключатели, шлюзы и модули тактовых генераторов (PXIe), представляющие собой мезонинные модули для лёгкой индивидуальной настройки, оптимизированные системы воздушного охлаждения, пропускную способность в системах PXI Express PCIe 3.0 до 16 ГБ/с.

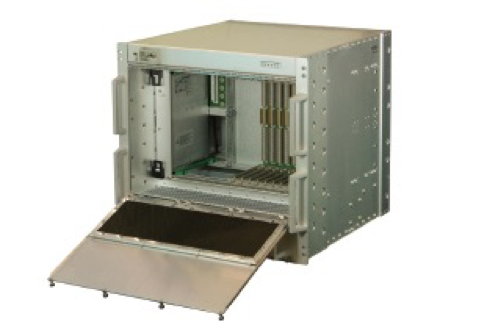

Системы VME и VME64x

VME и VME64x — это стандарты, разработанные для промышленных систем автоматизации и коммуникационных систем, которые обеспечивают соединение между печатными платами формата 3U, 6U и 9U, а также платами шириной 4HP и глубиной 160, 220 или 280 мм. Максимальное количество слотов в системе составляет — 21. Расширение VME64x обеспечивает обратную совместимость и позволяет увеличить скорость передачи данных, а также включает дополнительные задние платы ввода-вывода для VME. VXS, в свою очередь, предлагает высокоскоростную последовательную передачу данных со скоростью до 10 Гбит/с на объединительную плату и поддерживает топологии «звезда» и «двойная звезда». Компания nVent SCHROFF предлагает: доступ к системам VMEbus и VME64x для печатных плат формата 6U, конфигурации на базе блочных каркасов, а также настольных и напольных корпусов.

Системы VPX

Системы VPX представляют собой новейшую спецификацию от VITA, которая включает в себя не один документ, а целый набор спецификаций как базовых, так и касающихся условий окружающей среды, а также дополнительных. Эти спецификации определяют возможности и характеристики для новых систем на базе VITA, специально разработанных для жёстких условий эксплуатации. Спецификация VPX предназначена для печатных плат формата 3U и 6U, а также шасси, использующих воздушное, кондуктивное или жидкостное охлаждение. Она предлагает различные механизмы для параллельной и последовательной передачи данных, включая VMEbus, PCI, Ethernet, PCIe и другие. Спецификация VIТА 65, известная как Open VPX, была разработана позже для обеспечения совместимости между различными вариантами топологии объединительных плат и определяет стандартные слоты объединительных плат, профили модулей и шасси. Компания nVent SCHROFF предлагает: широкий выбор стандартных систем VPX, от настольных до шасси повышенной прочности, поддержку скорости передачи данных до 10 Гбит/с., эффективные системы охлаждения и надёжную защиту от электромагнитных помех.

Управление аппаратными платформами

Компания nVent SCHROFF, в составе продуктов Pigeon Point, предлагает высококачественные компоненты интеллектуального управления для открытых модульных платформ, таких как AdvancedTCA, AdvancedMC, µTCA и VPX с VITA 46.11. Бренд специализируется на создании надёжных решений для управляющих контроллеров, позволяя клиентам сосредоточиться на добавленной ценности в своих продуктах. Обширный опыт фирмы в этих архитектурах гарантирует соответствие стандартам и совместимость предоставляемых компонентов, а также позволяет разрабатывать расширенные или нестандартные решения, сохраняя стандартный уровень управления. nVent SCHROFF зарекомендовала себя как лидер в области управления основными архитектурами PICMG, включая AdvancedTCA, AdvancedMC и MicroTCA. Компания активно участвует в стандартизации управления для всех трёх семей спецификаций и играет ключевую роль в разработке разделов «Управление» и инициатив по спецификациям HPM.1 и HPM.2/3, которые регулируют обновления ПО и подключение управляющих контроллеров к локальным сетям. Бренд продолжает активно участвовать в семинарах по совместимости, организуемых PICMG с 2002 года, способствуя усовершенствованию спецификаций и обеспечению соответствия стандартам.

Встроенные системы на модулях COM

Встроенные системы на модулях COM Express, стандартизированные PICMG, представляют собой решения, разработанные для поддержки современных сигналов, таких как HDMI, Gigabit Ethernet, USB 2.0 и 3.0, а также PCI Express. Эти модули идеально подходят как для лабораторного, так и для полевого применения. Системы основаны на модульной конструкции компьютерного Carrier для модулей типа 6 COM Express и включают корпус, который сочетает функции охлаждения и управления питанием. COM Express предлагает множество вариантов настройки, включая регулируемые интерфейсы, слоты для плат расширения, эффективные источники питания, классы защиты от IP 55 до IP 67 и гибкие системы охлаждения. Корпус оснащён встроенными системами охлаждения и управления питанием с защитой от электромагнитных помех (ЭМС). Плата-носитель COM позволяет сократить затраты на разработку и совместима с модулями различных производителей. Она предоставляет общие интерфейсы и слоты для плат расширения, включая MiniPCI Express для подключения видеокарт и жёстких дисков, а также посткодовые платы для отладки и промышленные модули для подключения к шинам. На базе технологии COM Express также разработаны встроенные контроллеры PXI и PXI Express (PXIe) от nVent SCHROFF, предназначенные для тестирования и измерений, которые интегрируют процессор, чипсет, память и жёсткий диск в стандартных и настраиваемых форматах.

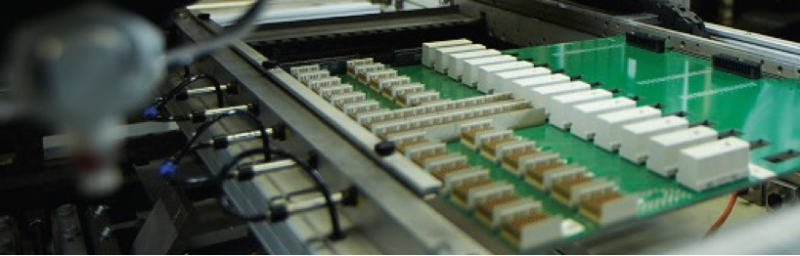

Объединительные платы и тестовые адаптеры. CompactPCI /-Serial.

Объединительные платы nVent SCHROFF CompactPCI полностью соответствуют спецификациям PICMG, включая базовую спецификацию PICMG 20 R3.0, горячую замену PICMG 2.1, Bridging (PICMG 2.6), System Management Bus (PICMG 2.9) и Keying (PICMG 2.10). Кроссплаты CompactPCI от nVent SCHROFF разработаны для обеспечения превосходного распределения питания, высокой надёжности сигналов, минимального перекрёстного искажения и фазового сдвига синхронизирующих импульсов. Использование керамических конденсаторов позволяет значительно снизить шум на частотах выше 10 МГц, а также минимизировать излучаемый и проводимый шум, вызванный сигналами процессора и тактового генератора PCI. В отличие от алюминиевых конденсаторов, срок службы которых составляет 5-10 лет, керамические конденсаторы не имеют ограничений, что увеличивает среднюю наработку на отказ. Также доступны индивидуально конфигурируемые решения с количеством слотов, не входящим в стандартный ассортимент, для соответствующих кроссплат с покрытием или других специфических потребностей. Ассортимент кроссплат nVent SCHROFF CompactPCI Serial включает модели с левым и правым расположением системных слотов, кроссплаты с маршрутизацией Ethernet по принципу одиночной звезды от системного слота ко всем слотам для периферийных устройств, а также кроссплаты с ячеистой полносвязной топологией Ethernet. В дополнение к объединительным платам с Ethernet, доступны модели с верхней парой разъёмов J6/RP6, смонтированной для «задней панели ввода/вывода на RP6». Объединительные платы с Ethernet-маршрутизацией и до пяти слотов оснащены ячеистой полносвязной топологией Ethernet, включая сигнальные линии для звёздной топологии. Также доступны платы с большим количеством слотов для топологии «Star» и модели с установкой полносвязной сети Ethernet. Платы nVent SCHROFF CompactPCI Serial могут быть предложены с задней панелью вводов-выводов на J2 или без неё, а также с разъёмами J5/RP2..RP5 на каждом слоте для периферийных устройств. Возможны индивидуально конфигурируемые решения для частичных задних панелей ввода-вывода в сборе, а также модели с количеством слотов, не входящим в стандартный ассортимент, соответствующие кроссплатам с покрытием или другим индивидуальным требованиям.

Кроссплата VME и VME64x

Компания nVent SCHROFF предлагает широкий ассортимент объединительных плат VME, соответствующих спецификациям VITA, включая: — ANSI/VITA 1-1994 VME64, — ANSI/VITA 1.1-1997 VME64x, — ANSI/VITA 1.5-2003 VME2eSST, VME64 и VME64x, — Повышенный уровень тока, ANSI/VITA 1.7-2003, — ANSI/VITA 3-1995 для установки плат без отключения питания, — Управление системами, ANSI/VITA 38-2003. Кроссплаты бренда разработаны для обеспечения оптимального распределения питания, надёжной передачи сигналов, практически без перекрёстного искажения и минимального фазового сдвига синхронизирующих импульсов. Применение керамических конденсаторов снижает уровни шума на частотах выше 10 МГц, а также позволяет минимизировать излучаемый и проводимый шум, вызванный сигналами процессора и тактового генератора PCI. В отличие от алюминиевых конденсаторов, которые имеют срок службы 5-10 лет, керамические конденсаторы не подвержены таким ограничениям, что ведёт к увеличению средней наработки на отказ.

Плата VPX

Объединительные платы и тестовые адаптеры VPX от компании nVent SCHROFF включают в себя ассортимент кроссплат 3U и 6U, которые соответствуют базовому стандарту VPX и спецификации OpenVPX. Эти кроссплаты обеспечивают отличную целостность сигнала, позволяя поддерживать самые высокие скорости передачи данных, предусмотренные стандартом. Объединительные платы nVent SCHROFF VPX полностью соответствуют спецификациям VITA, включая: — Базовый стандарт VPX, VITA 46.0; — Задний интерфейсный модуль на VPX, VITA 46.10; — Управление системой на VPX, VITA 46.11. Кроме того, возможна разработка индивидуально конфигурируемых решений для удовлетворения специфических потребностей клиентов. Выбирайте решения VPX от nVent SCHROFF для высокопроизводительных и надёжных систем, соответствующих современным требованиям.

Силовые объединительные платы.

Силовые объединительные платы от компании nVent SCHROFF предназначены для поддержки вставных блоков питания с разъёмом Р47. Они оснащены восемью модулями шириной 16 HP и могут быть установлены в любых местах системы. Эти платы полностью соответствуют спецификациям PICMG, включая: — PICMG 2.9 для управления системами, — PICMG 2.11 для интерфейса питания CompactPCI. Силовая объединительная плата легко подключается к сигнальной кроссплате с помощью кабелей с клеммами-наконечниками. Подача питания на кроссплату осуществляется через обжимные контакты, которые вставляются непосредственно в разъёмы Р47. При подключении токовой общей шины допускается параллельная работа двух блоков питания на обеих силовых платах. В ассортимент входят следующие варианты: — Силовая объединительная плата 3U с одним разъёмом Р47, — Кроссплата 3U 16HP с двумя разъёмами Р47, — Силовая объединительная плата 6U с одним или двумя разъёмами Р47.

Универсальная шина.

Объединительные платы универсальных шин от компании nVent SCHROFF предлагают возможность подключения до 90 сигнальных линий для применения индивидуально сконфигурированных схем соединения. Данные платы имеют ширину слота 3 HP и 4 HP и могут поддерживать до 28 слотов, обеспечивая гибкость и высокую производительность в различных приложениях.

Испытательные адаптеры.

Испытательные адаптеры от компании nVent SCHROFF предназначены для отладки печатных плат. Тестовая плата вставляется спереди, после чего сборка помещается в блочный каркас или системный слот. Удобно расположенные тестовые точки, сигнальные и адресные линии, а также питание от разъёма кроссплаты находятся в передней части модуля. Обычно испытательный адаптер также включает несколько полей для измерения напряжения и тока, а при необходимости — выводы для проволочной обмотки, что позволяет реализовать нестандартные соединения. Компания nVent SCHROFF предлагает разнообразие продуктов, включая: — Адаптеры с DIN-разъёмами типов B, C, D, E, F и M; — Поля для измерения напряжения и тока, контакты для намотки проводов, а также поля перемычек и переходов; — С помощью наборов механических приспособлений и направляющих для плат можно сконфигурировать испытательный адаптер высотой 6U или 9U на основе широкого ассортимента испытательных адаптеров 3U. Выбирайте испытательные адаптеры nVent SCHROFF для эффективной отладки и тестирования ваших печатных плат.

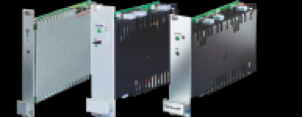

19-дюймовые блоки питания.

19-дюймовые блоки питания от компании nVent SCHROFF предлагают разнообразные решения для различных систем. Линейные регуляторы: эти модульные источники питания формата 3U с разъёмом Н.15 предназначены для систем, требующих очень низкого уровня шума на выходе. Они могут иметь от одного до трёх выходных напряжений и идеально подходят для систем без вентиляторов. Источники питания с переключаемыми режимами: эти блоки питания отличаются широким диапазоном входного переменного напряжения и предлагают от одного до трёх выходных напряжений при мощности от 40 до 180 Вт. Эти 19-дюймовые вставные источники питания также совместимы с системами без вентиляторов и могут работать от высоковольтной сети постоянного тока. Преобразователи DC/DC: эти устройства имеют широкий диапазон входного постоянного напряжения и предоставляют от одного до трёх выходных напряжений на мощность до 100 Вт. Как и другие блоки питания, они имеют формат 3U и разъем Н.15, что делает их подходящими для интеграции в системы без вентиляторов.

Блоки питания CompactPCI /-Serial

Блоки питания для систем CompactPCI и CompactPCI Serial от компании nVent SCHROFF предлагают надёжные решения для обеспечения электроэнергией ваших систем. Для систем CompactPCI доступны 19-дюймовые модульные источники питания с разъёмом P47, которые соответствуют спецификации интерфейса питания PICMG 2.11. Эти устройства представлены в форм-факторах 3U и 6U и обеспечивают широкий диапазон входного напряжения как переменного, так и постоянного тока. Для систем CompactPCI Serial nVent SCHROFF предлагает 19-дюймовые модульные источники питания с разъёмом PwrBlade. Эти источники питания имеют резервное напряжение 5 В, дополнительно к основной нагрузке 12 В постоянного тока, что позволяет использовать технологию быстрого пробуждения от кнопки на устройстве, клавиатуре или удалённо по сети.

Блоки питания MicroTCA

Блоки питания для систем MicroTCA от компании nVent SCHROFF включают двойные полноразмерные модули питания, предназначенные для обеспечения надёжной работы ваших систем. В ассортимент входят варианты исполнения без регулирования оборудования (PM EMMS), которые идеально подходят для очень чувствительных к затратам приложений, а также модели с полным управлением, обеспечивающие лучшую совместимость и функциональность.

Блоки питания VMEbus

Источники питания nVent SCHROFF VMEbus обеспечивают широкий диапазон входного напряжения переменного тока и предлагают три выходных напряжения. Эти 19-дюймовые вставные источники питания формата 6U оснащены двумя разъёмами Н.15 и полностью соответствуют спецификациям электрической сигнализации VMEbus. Кроме того, источники питания VMEbus от nVent SCHROFF могут также работать от высоковольтной сети постоянного тока, что обеспечивает их универсальность и надёжность в различных приложениях.
