Система изоляции воздушных потоков в холодном коридоре ЦОД.
Системы изоляции воздушных потоков в коридоре от компании nVent SCHROFF представляют собой эффективное решение для снижения затрат на электроэнергию, минимизации «горячих точек» и улучшения углеродного следа центров обработки данных. Используя системы изоляции горячих коридоров (HAC) и холодных коридоров (CAC), эти системы повышают эффективность охлаждения, разделяя холодные и горячие воздушные потоки и предотвращая их смешивание. Основной принцип работы системы заключается в изоляции коридора с помощью проходных дверей, крыш и перегородочных панелей, а также внутренней герметизации шкафов. nVent SCHROFF предлагает индивидуальные модульные решения по изоляции, включая изолирующие двери, верхние крыши, элементы облицовки и безгалогеновые прокладки. Эти решения позволяют оптимизировать воздушный поток в классических системах охлаждения центров обработки данных мощностью до 12 кВт на шкаф. Принцип разделения холодного и горячего воздуха значительно экономит электроэнергию: правильно регулируя потоки, достигается высокая эффективность. Преимущества систем: — Модульные стандартные компоненты обеспечивают универсальность и быструю установку; — Прочные вставки из безопасного стекла, устойчивые к царапинам; — Универсальный профиль для лёгкой интеграции с шкафами от OEM-производителей; — Передовые панели и прокладки обеспечивают минимальные утечки воздуха.
Системы охлаждения для ЦОДов.
«Охлаждение задней двери» от компании nVent SCHROFF представляет собой воздушно-жидкостный теплообменник, предназначенный для обеспечения высокопроизводительных вычислений мощностью до 55 кВт на шкаф. RACKCHILLER REAR DOOR эффективно охлаждает тёплый воздух, выходящий из установленного в стойке IT-оборудования, проходя через большую поверхность теплообменника, прежде чем снова поступить в помещение. Система может работать в полностью пассивном или активном режиме с дополнительной системой вентиляторов. Она также предлагает расширенные опции контроля и считывания показаний, включая перепад давления, расход и температуру. Преимущества: — Пассивное решение: отсутствие шума, минимальное энергопотребление и низкие требования к обслуживанию; — Активное решение: вентиляторы поддерживают воздушный поток и минимизируют перепад давления теплообменника, обеспечивая равномерное охлаждение для различного оборудования в шкафу; — Каркасное решение: позволяет разделить работу со змеевиком и конденсатом от стоечного оборудования, оставляя заднее пространство внутри шкафа полностью доступным для прокладки кабелей и распределения электропитания. Система доступна в шести различных стандартных размерах, что позволяет легко интегрировать её в существующие стойки.

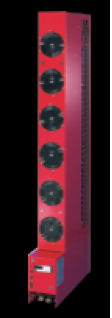

Внутрирядное охлаждение воздуха ЦОД.
Воздушно-жидкостные теплообменники от компании nVent SCHROFF обеспечивают мощность охлаждения до 75 кВт и предназначены для эффективного управления температурным режимом в изолированных серверных шкафах. Вся система охлаждения размещена в отдельном корпусе, что упрощает интеграцию в ряды серверных шкафов. Вентиляторы перемещают тёплый воздух, отводимый от серверов, через воздушно-водяной теплообменник, где он охлаждается перед тем, как поступить в холодный коридор. Теплообменники можно масштабировать для достижения оптимальной плотности установки и резервирования. Доступны два класса исполнения: с мощностью охлаждения 55 кВт (300 мм) и 75 кВт (600 мм) в оптимальных условиях эксплуатации. Встроенное резервирование обеспечивается с помощью вентиляторной технологии EC.
Внутристоечное охлаждение.
Шкафы со встроенными воздушно-жидкостными охладителями от компании nVent SCHROFF обеспечивают мощность охлаждения до 25 кВт на шкаф и предназначены для эксплуатации в сложных условиях. Блок охлаждения интегрирован в стойку, расположенный слева или справа от 19-дюймовой панели, что позволяет сохранить полноразмерное монтажное пространство внутри шкафа. Тёплый воздух, отводимый от серверов, проходит через воздушно-водяной теплообменник, где тепло передаётся теплоносителю, а охлаждённый воздух направляется обратно на 19-дюймовую панель. Система охлаждения шкафа работает по принципу «помещение-нейтраль», что позволяет устанавливать различные конфигурации стоек. Доступны решения с защитой от электромагнитных помех, предназначенные для жёстких условий эксплуатации, а также варианты для установки вне помещений. Кроме того, шкафы обеспечивают пониженный уровень шума.
Управление и мониторинг температурного режима Schroff.
Управление и мониторинг температурного режима от компании nVent SCHROFF предлагает широкий ассортимент модулей, предназначенных для контроля температуры корпуса. Включая термостаты, гигростаты и регуляторы скорости вращения вентиляторов, наши решения обеспечивают простой монтаж в корпусах для электронного оборудования. Эти компоненты позволяют эффективно контролировать температуру и влажность внутри корпуса, способствуя надёжной работе ваших систем.

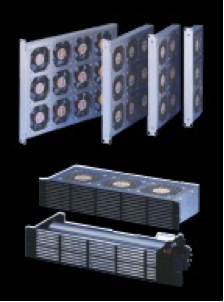

19-дюймовые лотки вентиляторов.
19-дюймовые вентиляторные лотки от компании nVent SCHROFF предназначены для установки в 19-дюймовые шкафы и предлагаются в высоте от 1 до 3U. Эти лотки разрабатываются с акцентом на высокие скорости воздушного потока и могут быть оснащены осевыми или радиальными вентиляторами, подключаемыми к основным источникам сетевого питания: 230 В переменного тока, 115 В переменного тока и 24 В постоянного тока. Вентиляторные лотки nVent SCHROFF соответствуют ряду стандартов, включая: — 19-дюймовое место сборки в соответствии с IEC 60297-3-101; — Механическая защита согласно DIN EN ISO 13857; — Контактная защита в соответствии с DIN EN ISO 13857; — Электробезопасность по стандарту EN 60335, часть 1; — Негорючесть пластика, соответствующая стандарту UL 94 V0. Можно настроить вентиляторные лотки 1U с включением от 3 до 12 вентиляторов, различных напряжений питания и характеристик вентиляторов. Кроме того, шасси с воздухоотражателем эффективно направляет поток воздуха на модули.
Вентиляторы с фильтрами.
Вентиляторы с воздушными фильтрами от компании nVent SCHROFF обеспечивают оптимальное управление температурным режимом и эффективную фильтрацию воздуха. Эти вентиляторы способны пропускать максимальный объем воздуха от 25 м³/ч до 770 м³/ч (модели FL 100 … FL 600) и доступны в трёх вариантах напряжения: 230 В переменного тока, 115 В переменного тока и 24 В постоянного тока. Рифлёный фильтр повышает степень защиты до IP55, что делает их ещё более эффективными в условиях эксплуатации. Установка вентиляторов легко осуществляется на листах металла толщиной от 1 до 3 мм, а замена фильтра выполняется быстро и без особых усилий. Также предусмотрен параллельный монтаж нескольких вентиляторов с воздушными фильтрами для улучшения производительности.
Нагреватели.
Нагреватели от компании nVent SCHROFF предлагают мощность до 550 Вт и представлены в двух вариантах: безвентиляторные и вентиляторные модели. Безвентиляторные нагреватели работают в широком диапазоне напряжения от 110 до 250 В при частоте 50/60 Гц, в то время как вентиляторные нагреватели имеют источник питания 240 В при той же частоте. Доступны модульные системы, которые обеспечивают простую и быструю сборку благодаря пристёгивающемуся креплению. Для повышения безопасности нагреватели оснащены защитой от перегрева с использованием терморезисторов с положительным температурным коэффициентом и термореле.
