Вы можете скачать описание продукции — 2CDS252001R0164 S202-16 ABB
Артикул 2CDS252001R0164 S202-C16

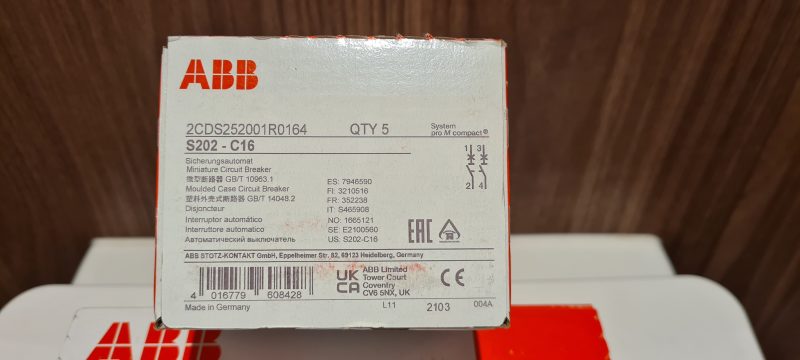

Автоматический выключатель S202-C16 2P C 16A 6kA 3M
Общая информация
Расширенный тип продукта: S202-C16
Идентификационный номер продукта: 2CDS252001R0164
Описание каталога: S202-C16 Миниатюрный автоматический выключатель S202-C16.
Длинное описание:
Модульный автоматический выключатель System pro M Compact S202. Автоматы ABB имеют два различных механизма отключения: механизм температурного отключения с задержкой для защиты от перегрузки и электромеханический механизм отключения для защиты от короткого замыкания. Автоматы ABB доступны с различными характеристиками (B,C,D,K,Z), конфигурациями (1P,1P+N,2P,3P,3P+N,4P), отключающей способностью (до 6 кА при 230/400 В переменного тока). Номинальный ток (до 63А). Все автоматические выключатели серии S200 соответствуют стандартам IEC/EN 60898-1, IEC/EN 60947-2, UL1077, что позволяет использовать их в жилых, коммерческих и промышленных помещениях. Вспомогательный контакт, устанавливаемый снизу, можно установить на автоматы серии S200, чтобы сэкономить 50 % пространства.
Характеристика срабатывания: С
Номинальное рабочее напряжение:
соотв. согласно IEC 60898-1 400 В переменного тока
соотв. согласно МЭК 60898-1 400 В
соотв. согласно IEC 60947-2 440 В переменного тока
Рабочее напряжение:
Максимум (включая допуск) 440 В переменного тока
Минимум 12 В переменного тока
Минимум 12 В постоянного тока
Диэлектрическое испытательное напряжение:
50/60 Гц, 1 мин: 2 кВ
Тип входного напряжения:
ПЕРЕМЕННЫЙ ТОК S203-C32
Номинальный ток (I n ): 16 А
Номинальная устойчивость к короткому замыканию:
(переменный ток) 6 кА
(постоянный ток) 6 кА
(400 В переменного тока) 6 кА
(400 В) 6 кА
Номинальная предельная отключающая S202-C16 способность при коротком замыкании (I у.е. ):
(230 В переменного тока) 20 кА
(400 В переменного тока) 10 кА
(440 В переменного тока) 10 кА
(230 В) 20 кА
(400 В) 10 кА
Номинальный условный ток короткого замыкания (I nc ):
(230 В) 20 кА
(400 В) 20 кА
Номинальная рабочая отключающая способность при коротком замыкании (I cs ):
(230 В переменного тока) 15 кА
(400 В переменного тока) 7,5 кА
(440 В переменного тока) 7,5 кА
Частота ( ф ):50 Гц S202-C16
Номинальная частота (f): 50/60 Гц
Потеря мощности: 14,4 Вт
при номинальных условиях эксплуатации на полюс 4,8 Вт
Индикация положения контакта:
Красный ВКЛ / Зеленый ВЫКЛ
Класс ограничения энергии:3
Электрическая выносливость: 10000 циклов переменного тока
Механическая выносливость: 20000 цикл
Количество защищённых полюсов: 2
Количество полюсов: 2
Категория перенапряжения: III
Момент затяжки: 2,8 Н·м
Тип крепления: DIN-рейка
Тип винтовой клеммы:
Отказоустойчивый двунаправленный терминал с подъёмным цилиндром
Маркировка привода:ввод/вывод
Материал привода: Группа изоляции II, черная, пломбируемая
Материал корпуса: Группа изоляции II, RAL 7035
Монтаж на DIN-рейку 2CDS252001R0164 S202-C16:
TH35-15 (монтажная рейка 35 x 15 мм) в соотв. согласно МЭК 60715
TH35-7,5 (монтажная рейка 35 x 7,5 мм) в соотв. согласно МЭК 60715
Монтажное положение:любой
Доступные аксессуары:Да
Подключение ёмкость: Шинопровод 10/10 мм²
Гибкий с наконечником 0,75…25 мм²
Гибкий 0,75…25 мм²
Жесткий 0,75…35 мм²
Жесткий 0,75…35 мм²
Многожильный 0,75…35 мм²
Размер установки: соотв. по DIN 43880 1
Длина зачистки провода:12,5 мм
Тип терминала: винтовые клеммы
Параметры окружающей среде
Температура окружающего воздуха:
Эксплуатация -25…+55 °С
Хранение -40…+70 °С
Эталонная температура окружающего воздуха: 30 °С
Степень защиты: IP20, IP40
Корпус с крышкой IP40
Степень загрязнения:3
Технический UL/CSA
Максимальное рабочее напряжение UL/CSA: 110 В постоянного тока
480Y/277 В переменного тока
Прерывание рейтинга в соотв. по UL1077:
(277 В переменного тока) 6 кА
(480Y/277 В переменного тока) 6 кА
(240 В) 10 кА
Подключаемая мощность UL/CSA:
Шинопровод 18–8 AWG
Проводник 18-4 AWG
Момент затяжки UL/CSA S203-C32:
18 дюйм· фунт
Размеры S202-C16
Количество модулей: 2
Ширина продукта: 35 мм
Высота нетто продукта:88 мм
Чистая глубина/длина продукта: 69 мм
Вес нетто продукта:0,25 кг
Вес нетто полюса:0,125 кг
Встроенная глубина ( t 2 ):69 мм
Заказ
Единицы уровня пакета 1: коробка 1 шт.
Общий вес упаковки уровня 1: 0,4 кг
Аксессуары S202-C16
| Код | Описание | Тип | Кол-во |
| 2CDS200922R0001 | S2C-S/H6R Сигнал/Вспомогательный контакт | S2C-S/H6R | 1 |
| 2CDS200912R0001 | S2C-H6R Вспомогательный контакт | S2C-H6R | 1 |
| 2CDS200970R0031 | S2C-H01 Вспомогательный контакт | S2C-H01 | 1 |
| 2CDS200970R0032 | S2C-H10 Вспомогательный контакт | S2C-H10 | 1 |
| 2CDS200936R0001 | S2C-H11L Вспомогательный контакт | S2C-H11L | 1 |
Особенности автоматов ABB АВВ
— Автоматы ABB 2CDS252001R0164 S202-C16 серии C имеют два ряда клемм, что упрощает подключение проводов и аксессуаров к ним.
— Автоматы серии C имеют шторку на верхней и нижней части, которая предотвращает попадание проводника в автомат.
Подключение автоматов
— При использовании шинки, автоматы серии C могут быть подключены только с одной стороны, что может вызвать проблемы с подключением.
— При использовании автоматов S202-C16 серии C, можно использовать шинку для подключения двух проводников без дополнительных соединений.
Рекомендации по использованию 2CDS252001R0164 S202-C16
— При сборке электрощитов рекомендуется использовать автоматы одной серии АВВ, чтобы избежать проблем с подключением.
— Если используются автоматы разных серий, необходимо использовать перемычки для подключения проводников.
